配電箱分動力配電箱和照明配電箱，是配電系統的末級設備。配電箱是按電氣接線要求將開關設備、測量儀表、保護電器和輔助設備組裝在封閉或半封閉金屬柜中或屏幅上，構成低壓配電裝置。正常運行時可借助手動或自動開關接通或分斷電路。
故障或不正常運行時借助保護電器切斷電路或報警。借測量儀表可顯示運行中的各種參數，還可對某些電氣參數進行調整，對偏離正常工作狀態進行提示或發出信號。常用于各發、配、變電所中。

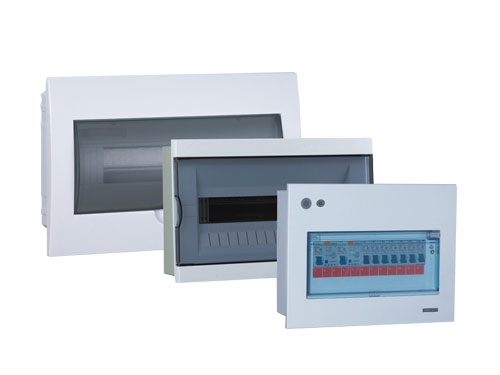

照明配電箱：
墻上安裝，終端配電，主要負荷是照明器具、普通插座、小型電動機負荷等，負荷較小，多為單相供電，也有三相供電但較少應用，總電流一般小于63A，單出線回路電流小于15A。一般允許非專業人員操作。
動力配電箱：
落地安裝，主要負荷為動力或照明與動力共同使用，以及為照明負荷提供電源的大容量配電箱（超出63A等級，非終端配電，如照明配電箱的上一級配電）。通常只允許專業人員進行操作。
動力配電箱分類：
1、按供電系統的要求分類：
一級配電設備，統稱為動力配電中心。它們集中安裝在企業的變電站，把電能分配給不同地點的下級配電設備。這一級設備緊靠降壓變壓器，故電氣參數要求較高，輸出電路容量也較大。
二級配電設備，是動力配電柜和電動機控制中心的統稱。動力配電柜使用在負荷比較分散、回路較少的場合；電動機控制中心用于負荷集中、回路較多的場合。它們把上一級配電設備某一電路的電能分配給就近的負荷。這級設備應對負荷提供保護、監視和控制。
末級配電設備總稱為照明動力配電箱。它們遠離供電中心，是分散的小容量配電設備。
2、按結構特征和用途分類：
固定面板式開關柜，常稱開關板或配電屏。它是一種有面板遮攔的開啟式開關柜，正面有防護作用，背面和側面仍能觸及帶電部分，防護等級低，只能用于對供電連續性和可靠性要求較低的工礦企業，作變電室集中供電用。
防護式（即封閉式）開關柜，指除安裝面外，其它所有側面都被封閉起來的一種低壓開關柜。這種柜子的開關、保護和監測控制等電氣元件，均安裝在一個用鋼或絕緣材料制成的封閉外殼內，可靠墻或離墻安裝。
柜內每條回路之間可以不加隔離措施，也可以采用接地的金屬板或絕緣板進行隔離。通常門與主開關操作有機械聯鎖。
另外還有防護式臺型開關柜（即控制臺），面板上裝有控制、測量、信號等電器。防護式開關柜主要用作工藝現場的配電裝置。
抽屜式開關柜。這類開關柜采用鋼板制成封閉外殼，進出線回路的電器元件都安裝在可抽出的抽屜中，構成能完成某一類供電任務的功能單元。功能單元與母線或電纜之間，用接地的金屬板或塑料制成的功能板隔開，形成母線、功能單元和電纜三個區域。
每個功能單元之間也有隔離措施。抽屜式開關柜有較高的可靠性、安全性和互換性，是比較先進的開關柜，生產的開關柜，多數是抽屜式開關柜。它們適用于要求供電可靠性較高的工礦企業、高層建筑，作為集中控制的配電中心。
動力、照明配電控制箱。多為封閉式垂直安裝。因使用場合不同，外殼防護等級也不同。它們主要作為工礦企業生產現場的配電裝置。
特點、種類及其功能：
1、便于管理，當發生電路故障時有利于檢修。
2、配電箱和配電柜、配電盤、配電屏等，是集中安裝開關、儀表，等設備的成套裝置。
3、常用的配電箱有木制和鐵板制兩種。
4、配電箱的用途：當然是方便停、送電，起到計量和判斷停、送電的作用。
動力配電箱安裝：
1、配電箱應用不可燃材料制作。
2、觸電危險性小的生產場所和辦公室，可安裝開啟式的配電板。
3、觸電危險性大或作業環境較差的加工車間、鑄造、鍛造、熱處理、鍋爐房、木工房等場所，應安裝封閉式箱柜。
4、有導電性粉塵或產生易燃易爆氣體的危險作業場所，必須安裝密閉式或防爆型的電氣設施。
5、配電箱各電氣元件、儀表、開關和線路應排列整齊，安裝牢固，操作方便；柜（箱）應內無積塵、積水和雜物。
6、落地安裝的柜（箱）底面應高出地面50~100 mm；操作手柄中心高度一般為1.2～1.5m；柜（箱）前方0.8～1.2m的范圍內無障礙物。
7、保護線連接可靠。
8、柜（箱）以外不得有裸帶電體外露；必須裝設在柜（箱）外表面或配電板上的電氣元件，必須有可靠的屏護。
